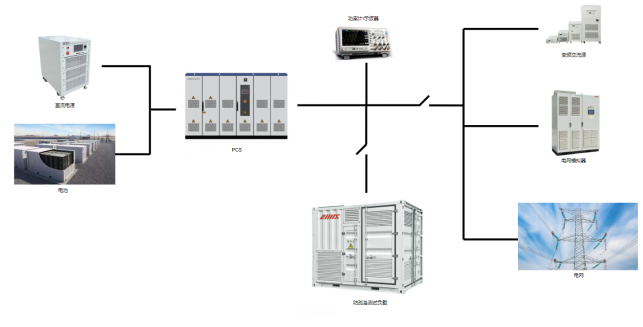

项目

技术指标

负载型号

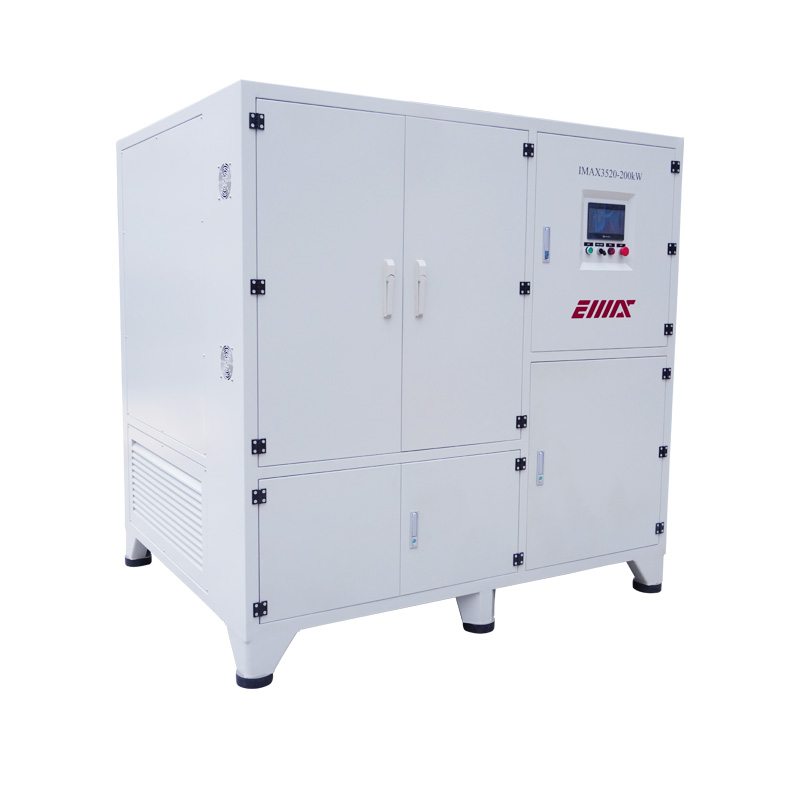

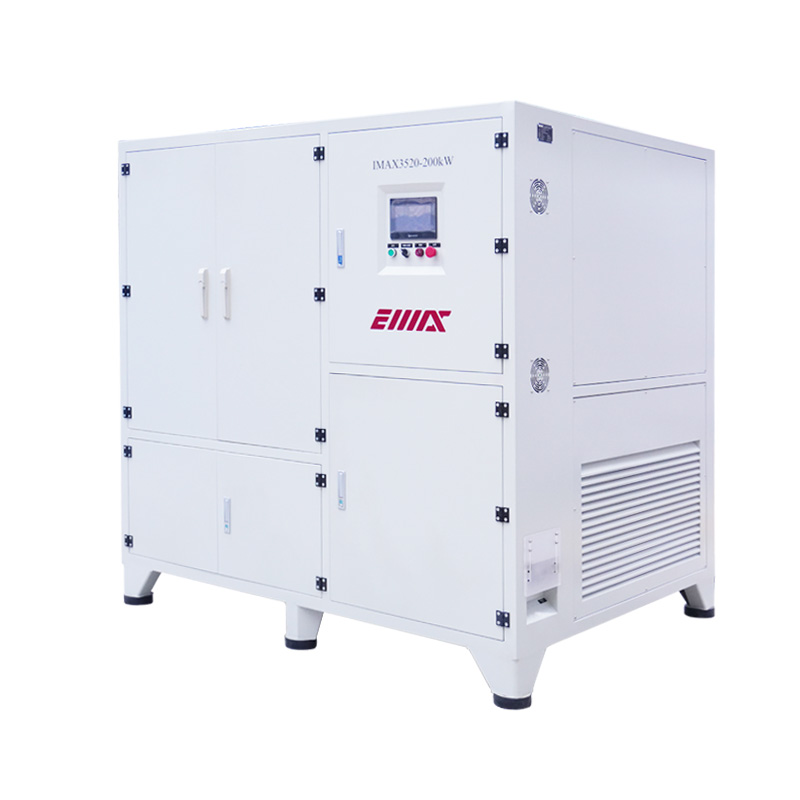

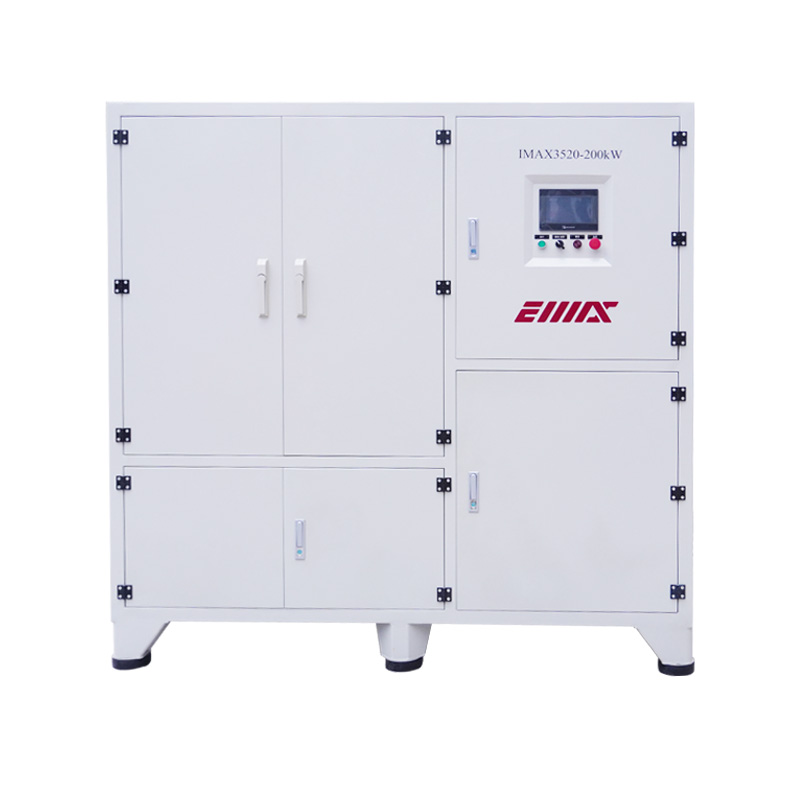

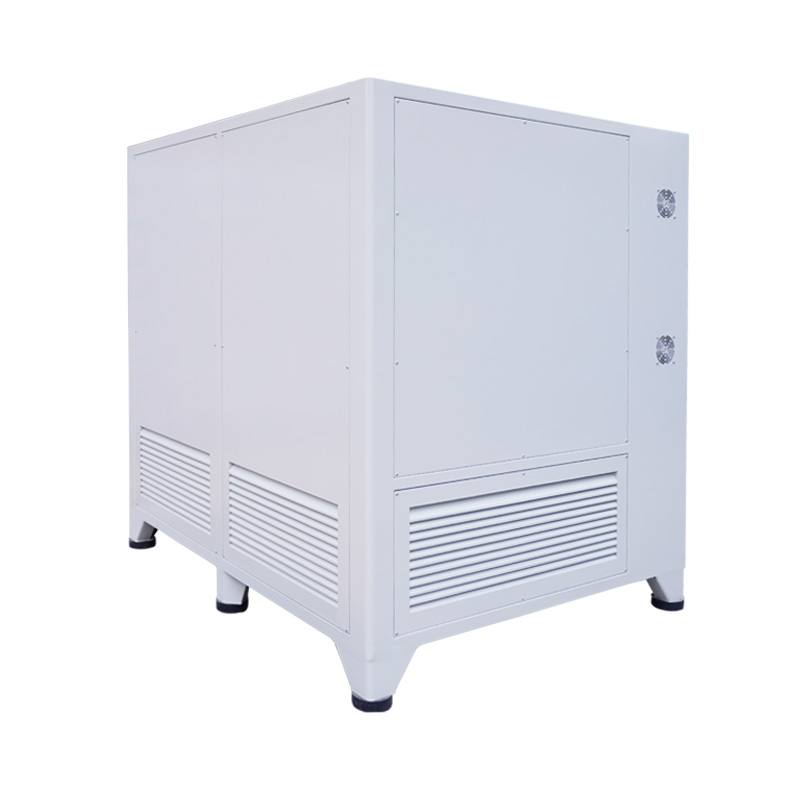

IMAX3520-200kW

负载名称

防孤岛测试负载

额定电压

AC380V（线电压）/AC220V（相电压）

相数

三相四线

阻性功率

210kW（单相70kW）

感性功率

210kVAR（单相70kVAR）

容性功率

210VAR（单相70kVAR）

工作电压

可降压使用，负载功率也随电压降低。

额定频率

50Hz

负载特性

阻感容一体负载

加载方式

可三相分别可调使用，可R、L、C分别加载使用。

负载步进

阻性分档步长最小1W，最大20kW。

感性分档步长最小1VAR，最大20kVAR。

容性分档步长最小1VAR，最大20kVAR。

保护报警

短路保护、过流保护、过压保护、高温故障、风量保护、风机过载保护、风机联锁保护、烟雾保护、急停等保护功能。

测控参数

显示三相电压、三相电流、三相有功功率、三相无功功率、三相视在功率、功率因数、频率、三相阻性功率（电流）、三相容性功率（电流）、三相感性功率（电流）、三相品质因数等基本功能。

加载误差

≤±3%

控制电源

AC380V/3P4W/50Hz

运输方式

底部有脚垫，可叉车移动。

工作方式

连续工作

噪  音

1米处≤85dB

使用环境

室内，IP20

出风方式

强制风冷，下进风，上出风。

绝缘等级

F级

显示精度

0.5级

控制方式

就地触摸屏，远程上位机控制。

以太网通讯，RJ45。

接线方式

电网铜排接线（A1、B1、C1、N）、被测品铜排接线（A2、B2、C2、N）、PE

断电网测试

内置KM1接触器，用于投切电网。KM1辅助触点内接12V电源，供用户做断电检测。

电网测反馈信号是KM1、KM3、KM4、KM5串联引出。

短路测试

内置KM2短路接触器，QF1连接负载A相，OF2连接负载B相、QF3连接负载C相、QF4连接负载N相、QF5连接负载PE。手动切换QF1~5断路器开关状态以实现不同的短路测试工况。

测试联锁

短路测试开关KM2与断电网测试开关KM1互锁，同一时刻只能投入一个。

单相开关

KM3、KM4、KM5用于控制电网与被测品接入负载的相数。

负载箱重量

1800kg

负载箱尺寸

2000mm×1600mm×2000mm

机箱颜色

灰色，RAL7035。
