项目

技术指标

负载型号

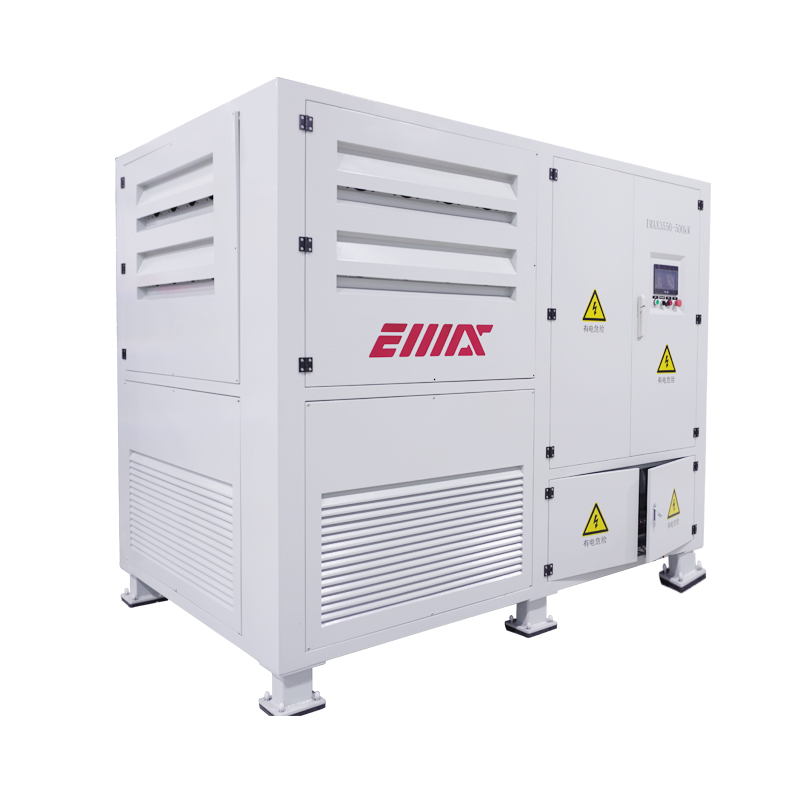

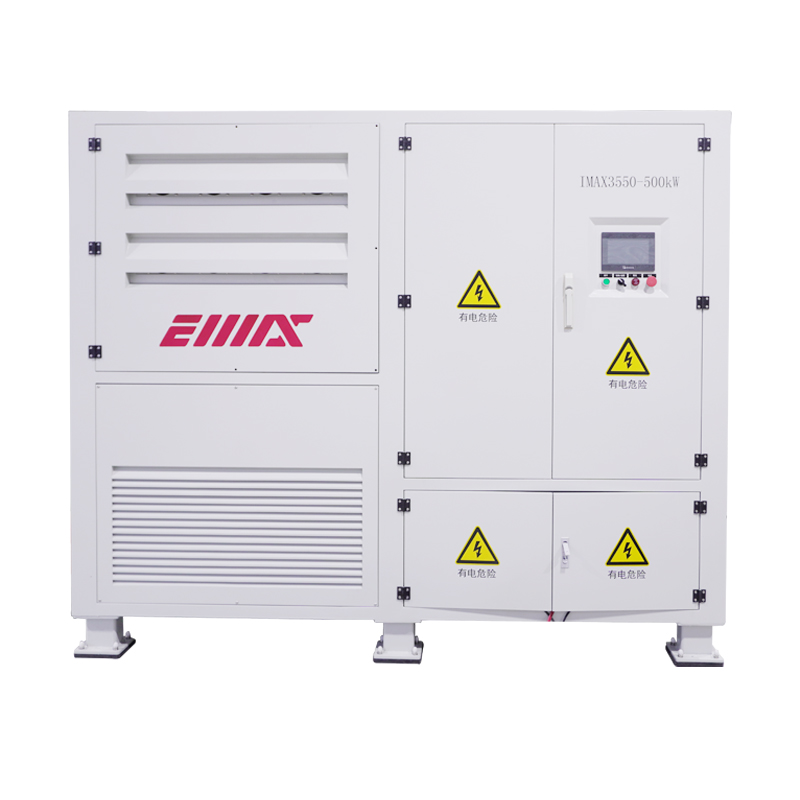

IMAX3550-500kW

负载名称

防孤岛测试负载

额定电压

AC690V（线电压）/AC400V（相电压）

相数

三相四线

接线方式

三相四线制Yn型接法，有A、B、C、N共四个接线口；

单相两线制的时可以接A、N；B、N；C、N三者之一

阻性容量

500kW

感性容量

600kVAR

容性容量

500kVAR

功率因数

调节范围±0-1，满载±0.7-1

工作电压

当输入电压低于额定电压时，负载柜档位功率根据欧姆定律变化

额定频率

50/60Hz

负载特性

阻感容一体负载

加载方式

可三相分别可调使用，可R、L、C分别加载使用

负载步进

阻性分档步长最小10W，最大50kW

感性分档步长最小10VAR，最大50kVAR

容性分档步长最小10VAR，最大50kVAR

保护报警

短路保护、过流保护、过压保护、高温故障、风量保护、风机过载保护、风机联锁保护、烟雾保护、急停等保护功能

测控参数

显示三相电压、三相电流、三相有功功率、三相无功功率、三相视在功率、功率因数、频率、三相阻性功率（电流）、三相容性功率（电流）、三相感性功率（电流）、三相品质因数等基本功能

负载精度

≤±3%

工作方式

连续工作

出风方式

强制风冷，下进风，上出风

测量电压

0-300V（相电压）

0-520V（线电压）

电流测量范围

0-800A（可分别测量出每相上R/L/C三种负载的电流）

频率测量范围

45Hz-65Hz

电压精度

±0.2%、分辨率为0.1V

电流精度

±0.2%、分辨率为0.1A

功率精度

±0.5%、分辨率为0.01kW（kVar）

频率精度

分辨率为0.1Hz

品质因数

分辨率为0.01

控制电源

外接交流三相五线（A/B/C/N/地）AC380V/50Hz，约10kW

接线方式

负载电源输入——铜排，

控制电源输入——接线排

控制方式

就地触摸屏；

远程上位机软件控制；

通讯接口为以太网，协议为标准Modbus-TCP

通讯接口

默认以太网（RJ45），选配RS485/CAN

绝缘等级

F级

防护等级

控制部分IP54

负载箱重量

3200kg

负载箱尺寸

2500mm×1600mm×2100mm

机箱颜色

灰色，RAL7035
