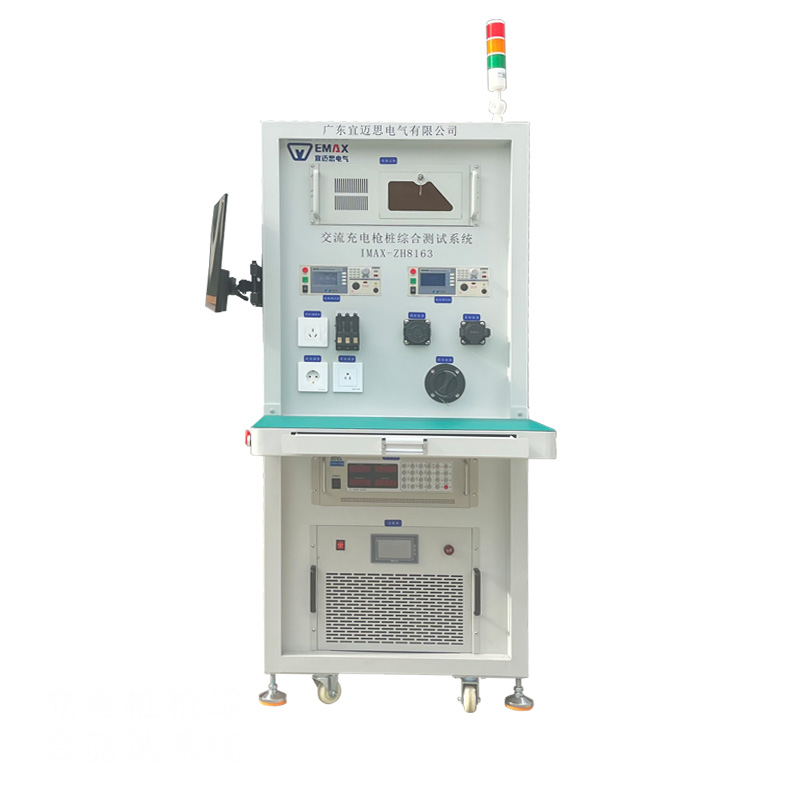

一、产品介绍

根据新国标 GB/T 18487.1-2015、IEC 62196-2-2016、SAE J1772-2017 等标准专门开发的自动化智能测试检测系统，该测试系统适用于国标充电枪/桩标准的充电传导功能检测与验证，可广泛用于研发设计及生产出厂检测。

设备特点：操作台按人体工学进行设计，该系统软件具有一键测试，测试流程参数可灵活配置，其测试的所有结果可记录查询，具有二维码扫描功能，可进行产品测试数据的追溯，可连 MES 系统。

二、技术参数

适用产品：充电枪/充电桩;

检测标准：国标、欧标、美标

工作电压：单相 AC220V 50HZ 5KW;

负载电流：1~40A连续可调;

测试工位：1工位

测试产品:模式二单相产品

三、测试项目



序号	测试类别	测试项目	备注
1	安规测试	介电强度测试
2		绝缘电阻测试
3	电阻测试	PE 导通电阻测试
4		枪头电阻
5	静态功耗测试	待机功耗测试
6	继电器粘连测试	继电器粘连监测试验
7	充电互操作性测试	连接确认测试
8		充电准备就绪测试
9		启动和充电阶段测试
10		正常充电结束测试
11		充电连接控制时序测试
12		控制导引测试(频率/占空比/上升/下降等)
13		CC 断线测试
14		CP 断线测试
15		CP 接地测试
16		保护接地导体连续性丢失测试
17		输出过流测试
18		断开开关 S2 测试
19		CP 回路电压限值测试
20	功能保护测试	接地保护测试
21		过流保护测试(一段过流/二段过流)
22		欠压保护测试(欠压保护/欠压恢复)
23		过压保护测试(过压保护/过压恢复)
24		漏电保护测试(AC 型)
25	其它测试	输出 L/N/PE 线序导通测试



四、测试软件

该系统软件具有一键测试，其测试的所有结果可记录查询，具有二维码扫描功能，可进行产品测试数据的追溯，操作台按人体工学进行设计，设备可进行自检。

操作软件采用中文界面，简单易学；

电脑化操作，所有测试一次完成

可与MES系统相连

可扫码测试

测试完可打印

测试数据可追溯性

测试数据可以自动保存为EXECL文档，并能列印单一颗产品的数据报告
