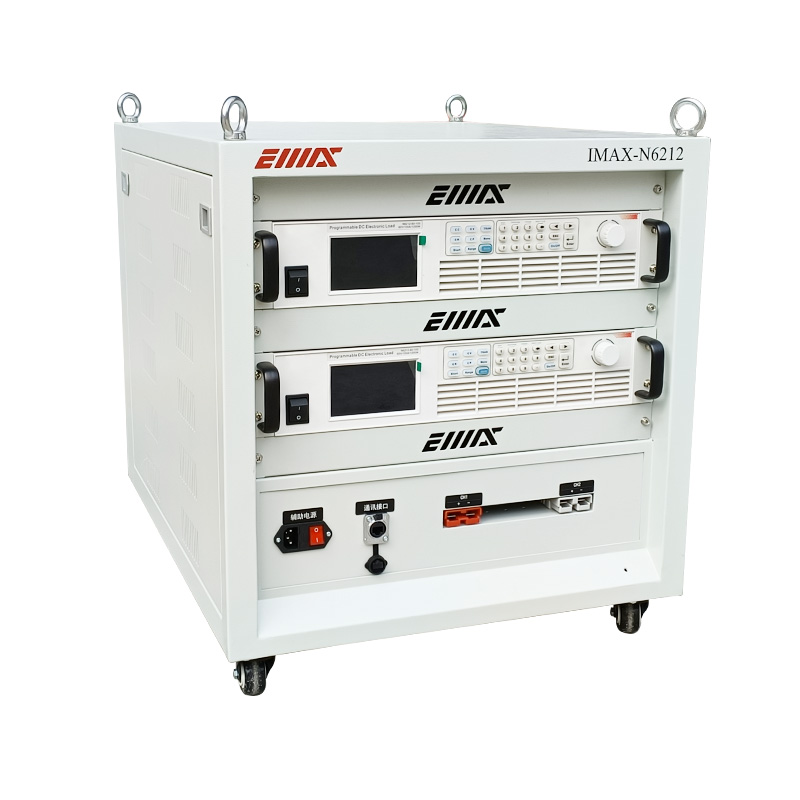

能馈式电子负载箱
产品名称：能馈式电子负载箱
宜迈思9400系列能馈式电子负载具有CC带载模式，满足静态负载的模拟应用测试。宽输入电压范围，保证了输入配置上的灵活性。节能效果可达95%。拉载精度高，在额定电流范围内，精度可达0.1A。设备内部含有软启动电路，起机冲击电流可控制在0.8A以内。



选型参数表
宜迈思9400系列能馈式电子负载选型目录
型号 9401 9402 9403 9410 9411 9421 9422
功率 2400W 3200W 5600W 2880W 5760W 2880W 5760W
电流 0.5~15A 0.5~20A 0.5~35A 0.5~112A 0.5~240A 0.5~400A 0.5~800A
电压 60~350VDC 60~350VDC 60~350VDC 10~100VDC 10~100VDC 5~60VDC 5~60VDC
宜迈思9400系列能馈式电子负载选型参数
描述 9400系列能馈式电子负载
型号 9401 9402 9403
输入参数 电压范围 60~350VDC
最大拉载电流 15 20 35
拉载电流范围 0.5~15 0.5~20 0.5~35
拉载模式 CC CC CC
拉载最大功率 2400W 3200W 5600W
拉载电流精度 ＜±（1%+1%FS）
拉载电流纹波系数 ＜±（1%+1%FS）
拉载电流检测精度 ＜±（1%+1%FS）
电压检测精度 ＜2%
输出参数 电网电压范围 187~264VAC
电网频率 48~62Hz
注入电网电流THD ＜5%（半载以上）
功率因数 ＜0.99%（半载以上）
效率 ＞90%（额定）
隔离方式 变压器隔离
体积 约400*500*200mm 约400*400*250mm 约400*500*500mm
冷却方式 风冷
保护功能 电网过/欠压、电网过/欠频率、输出过流、输入过流、输入侧过/欠压、过温、电网瞬间短路等。
通讯方式 RS485配上位机
描述 9400系列能馈式电子负载
型号 9410 9411
输入参数 电压范围 10~100VDC
最大拉载电流 112A 240
拉载电流范围 0.5~112A 0.5~240A
拉载模式 CC CC
拉载最大功率 2880W 5760W
拉载电流精度 ＜±（1%+1%FS）
拉载电流纹波系数 ＜±（1%+1%FS）
拉载电流检测精度 ＜±（1%+1%FS）
电压检测精度 ＜2%
输出参数 电网电压范围 187~264VAC
电网频率 48~62Hz
注入电网电流THD ＜5%（半载以上）
功率因数 ＜0.99%（半载以上）
效率 ＞87%（额定）
隔离方式 变压器隔离
体积 约400*450*200mm 约400*550*200mm
冷却方式 风冷
保护功能 电网过/欠压、电网过/欠频率、输出过流、输入过流、输入侧过/欠压、过温、电网瞬间短路等。
通讯方式 RS485配上位机
描述 9400系列能馈式电子负载
型号 9420 9421
输入参数 电压范围 5~60VDC
最大拉载电流 400A 800A
拉载电流范围 0.5~400A 0.5~800A
拉载模式 CC CC
拉载最大功率 2880W 5760W
拉载电流精度 ＜±（1%+1%FS）
拉载电流纹波系数 ＜±（1%+1%FS）
拉载电流检测精度 ＜±（1%+1%FS）
电压检测精度 ＜2%
输出参数 电网电压范围 187~264VAC
电网频率 48~62Hz
注入电网电流THD ＜5%（半载以上）
功率因数 ＜0.99%（半载以上）
效率 ＞87%（额定）
隔离方式 变压器隔离
体积 约400*450*200mm 约400*550*200mm
冷却方式 风冷
保护功能 电网过/欠压、电网过/欠频率、输出过流、输入过流、输入侧过/欠压、过温、电网瞬间短路等。
通讯方式 RS485配上位机
