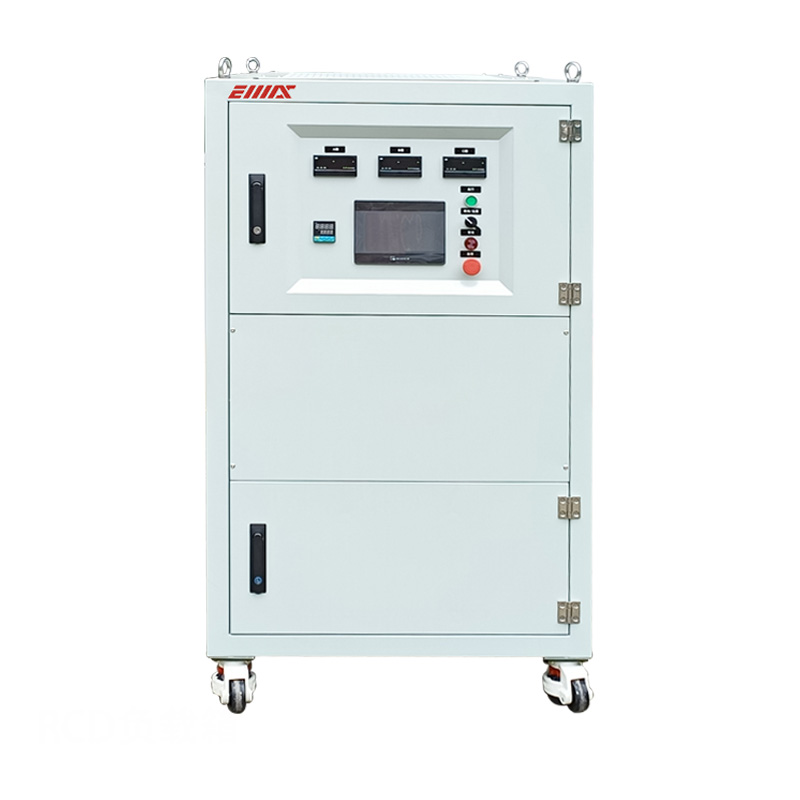

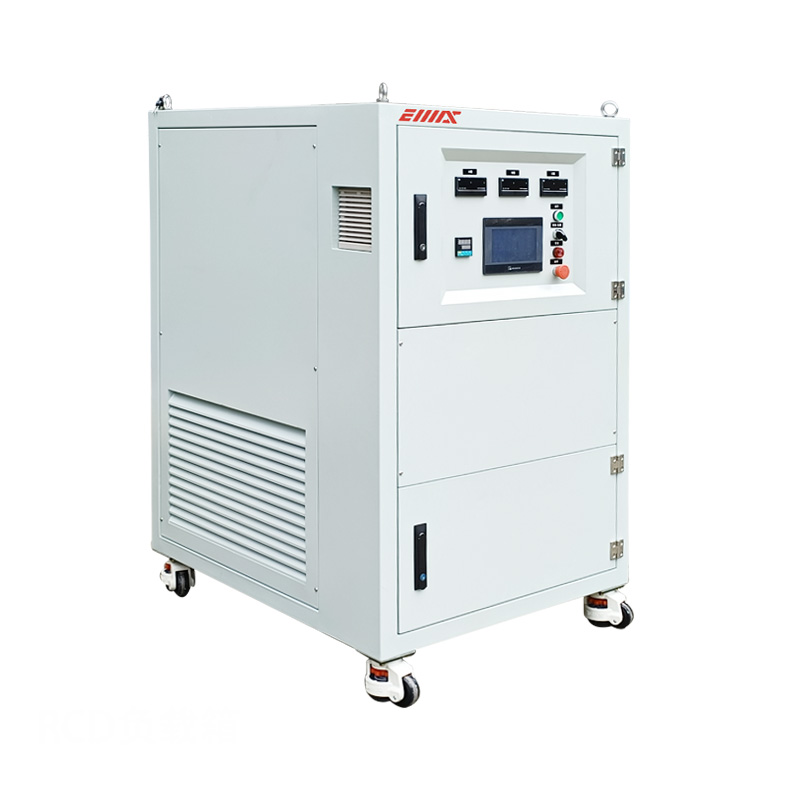

负载型号：IMAX3445-45KW-AC230V-RCD负载箱
额定电压：AC230V
相数：单相两线制
RCD负载是一种非线性模拟负载，可用来测试UPS电源、逆变电源等，了解其带计算机、网络设备等非线性负载时的真实工作能力。通过对电源输出功率和质量的精确检测，可避免其在实际使用时无法带动负载或对电网造成污染，从而保障供电安全。
本设备可满足三种测试方式：
1、一个三相交流源（可满足三相四线/两相三线测试需求）
2、一个单相交流源

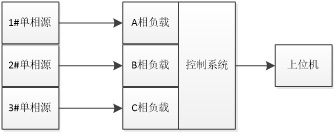

3、三个独立单相交流源
|
型号 |
IMAX3445 |
|
|
测试回路 |
类型 |
R/RCD |
|
电压 |
AC230V |
|
|
频率 |
50/60Hz |
|
|
接线方式 |
单相两线制 |
|
|
最大功率 |
5kVA |
|
|
功率因数 |
0.6~1（可调） |
|
|
波峰因数CF |
2~3 |
|
|
负载分档 |
单相R载： 100W*3/200W*3/200W*3/500W*3/1000W*3/1000W*3/2000W*3/2000W*3/2000W*3/2000W*3/2000W*3/2000W*3 三相R载： 300W/600W/600W/1500W/3000W/3000W/6000W/6000W/6000W/6000W/6000W/6000W 负载可单相使用，最大功率为45kW；也可以三相使用，最大功率45kW。 |
|
|
步进精度 |
100W |
|
|
负载精度 |
±3% |
|
|
接线方式 |
端子台 |
|
|
控制回路 |
电压 |
AC220V±10% |
|
频率 |
50Hz |
|
|
接线方式 |
单相两线制 |
|
|
功率 |
＜2kW |
|
|
供电方式 |
外部供电 |
|
|
显示精度 |
0.5级 |
|
|
控制方式 |

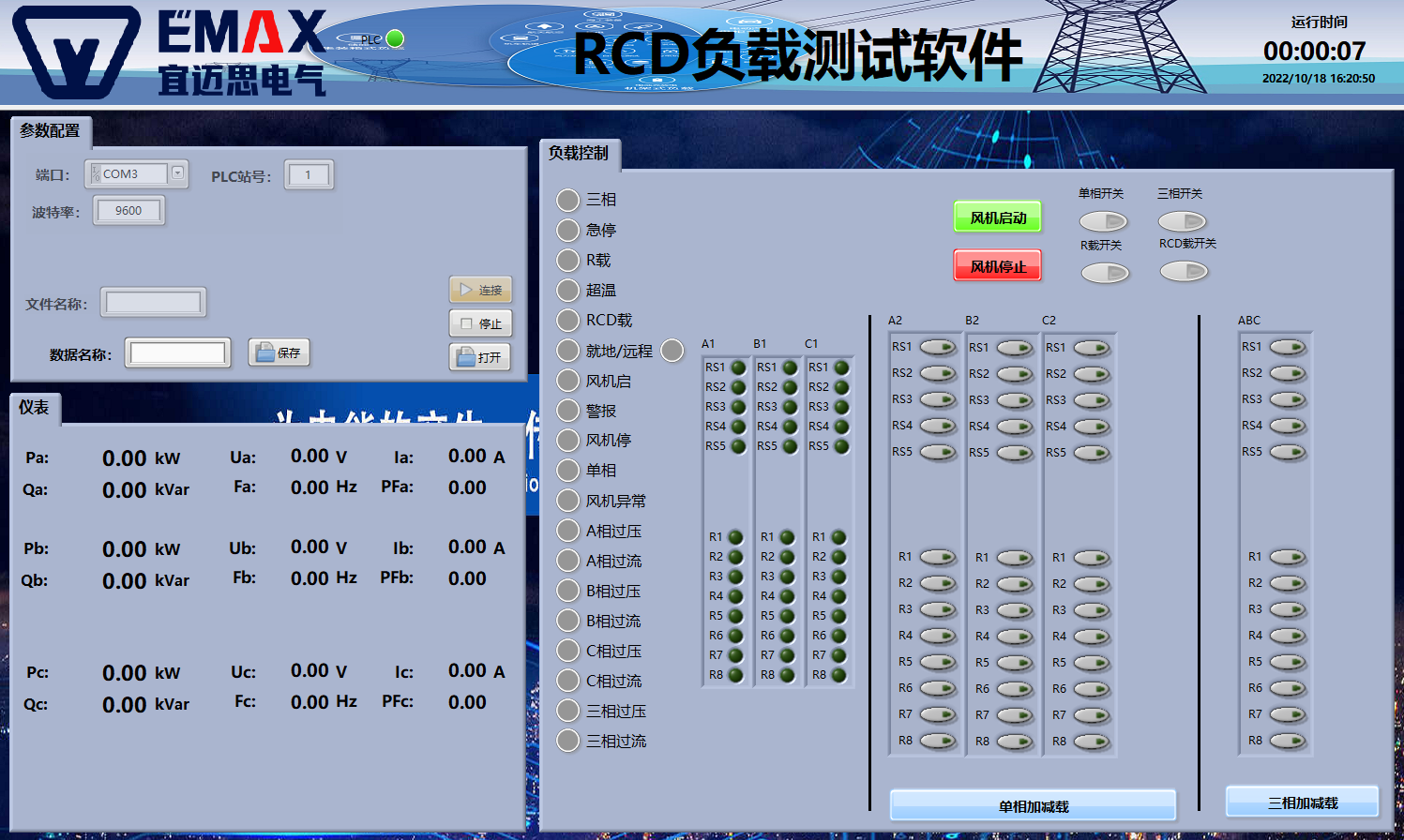

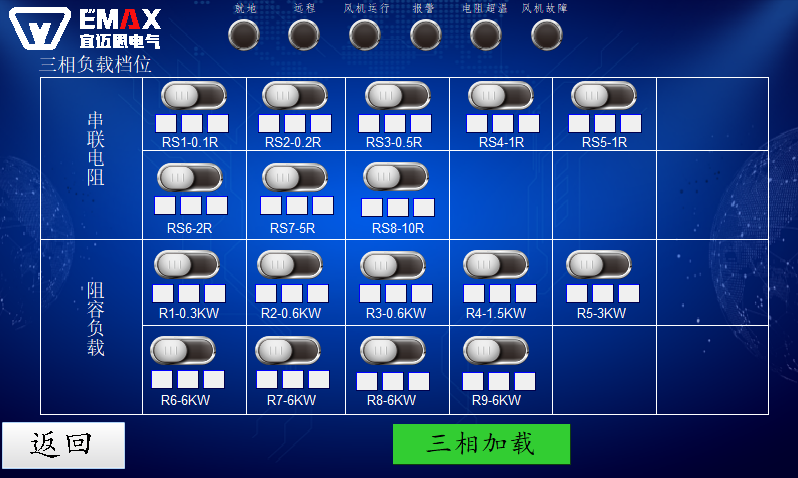

就地触摸屏控制，远程上位机通信控制。 |
|
|
通讯接口 |
RS485（协议为Modbus-RTU，提供上位机软件。） |
|
|
接线方式 |
C14接口 |
|
|
箱体 |
工作方式 |
连续工作 |
|
绝缘等级 |
F级 |
|
|
冷却方式 |
强制风冷，下进风，上出风。 |
|
|
噪音 |
1米处≤65dB |
|
|
防护等级 |
IP20 |
|
|
箱体颜色 |
灰色（RAL7035） |
|
|
尺寸 |
900mm*1200mm*1750mm(宽*深*高) |
|
|
重量 |
300kg |
|
|
移动方式 |
顶部带吊环，底部有脚轮。 |
|
|
保护功能 |
温度报警 |
负载温度超过安全阈值时，自动报警。 |
|
急停保护 |
负载上有急停按钮，按下后卸载全部负载。 |
|
|
接地保护 |
负载工作时为了避免机壳带点，使人发生触电危险，负载柜体设有专门接地保护端子。 |
|
