开关器件寿命测试

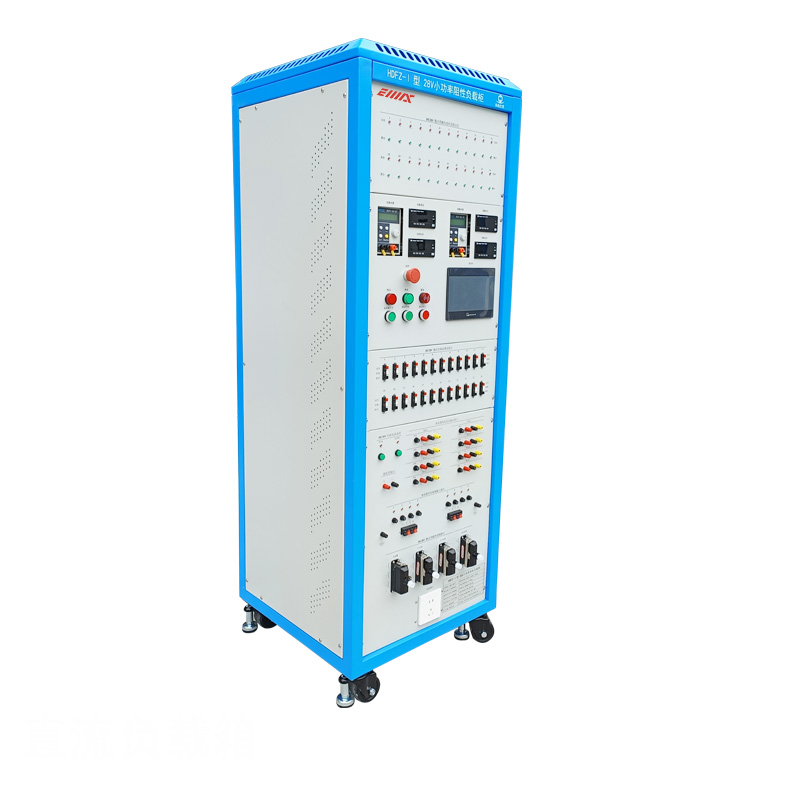

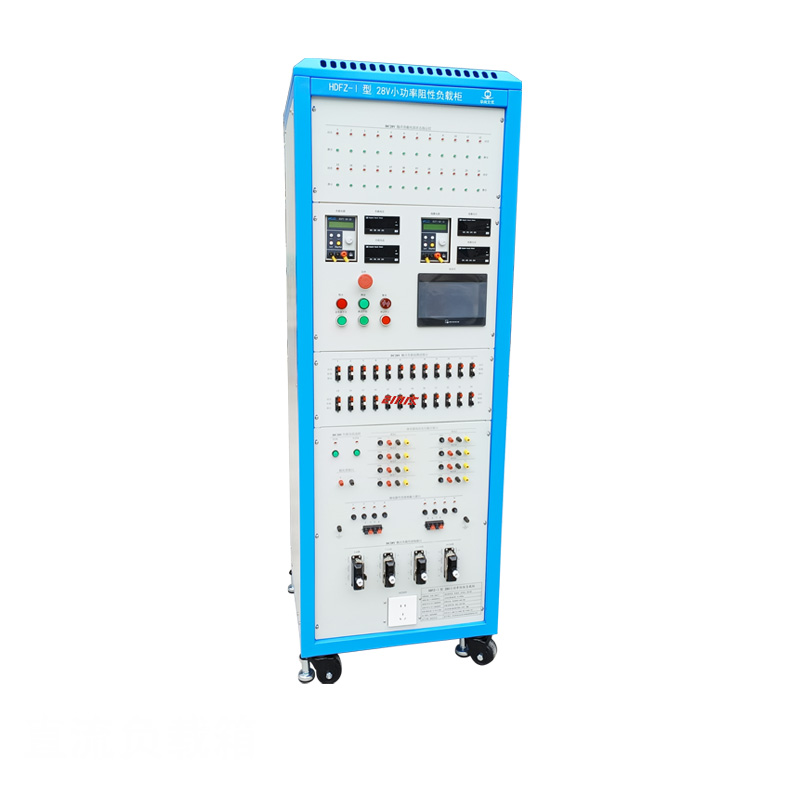

产品名称：继电器电气寿命测试负载柜
1）本设备 用于 接触器 触点电寿命试验，适用于接器出厂证、入来料等性能测。 触点电寿命试验，适用于接器出厂证、入来料等性能测。 触点电寿命试验，适用于接器出厂证、入来料等性能测。
2）本设备采用触摸屏和可编程控制器 PLC PLC控制， 除产品装夹、参数设置为人工操作外控制， 除产品装夹、参数设置为人工操作外控制， 除产品装夹、参数设置为人工操作外其余的动作、通 其余的动作、通 其余的动作、通 其余的动作、通 其余的动作、通 其余的动作、通 其余的动作、通 /断电计数、触点粘结等现象和判均自动进行。本机设合理， 使用方便断电计数、触点粘结等现象和判均自动进行。
1. 针对每一种不同电压、电流的负载要求，提供输出接线端口，方便产品连接，并且在面 板用发光二极管可显示每路负载接通状态。
2. 可以用于单线圈单稳态电磁继电器、双线圈双脉冲和单线圈双脉冲磁保持继电器的寿命试验。
3. 内置振荡器，采用单片微机作为主控制，中文菜单设置工作参数，显示应用液晶屏。参数设置要求，可设定最大次数 99999999，接通和关断时间可在 0.01s～100h（160h 最佳， 精度≤2%）范围内设置。
4. 继电器线圈电压：0～60Vdc/10A/600W，至少要求 4 个线包接口。（精度≤2%，纹波幅度 ≤100mV（有效值））。工作电压开通、关断时为垂直方波（要求上升沿≤0.2ms，下降沿≤0.2ms）用电子开关来控制。
5. 双线圈双脉冲输出宽度范围：5ms～999ms（步进值 1ms，精度±5%）。
6. 柜上带有 LED 指示灯、电阻输出接线柱、散热风扇、外壳接地保险座（8 个）等必要装备。
7. 设备内部配置负载电源 0～30V/20A/600W（精度≤2%，纹波幅度≤100mV（有效值））。
7.1 输出负载类型： 28Vd.c./0.1A、0.25A，24 路转换（每种负载 24 组触点，包括 24 动 合，24 静合，合计 48 个负载点），试验时可选择一种负载电流进行试验，也可以多种负载电流组合进行试验（如：叠加选择 0.1A、0.25A，每个通道则可以输出 28V/0.35A）。
7.2 试验负载条件：被试继电器转换触点与负载电源的正极必须连接，动合、静合每个触点必须接一单独负载到负载电源的负极，转换接线柱为负载电源正极。需要时，负载电源正负极可外部人工换向。
8. 每个点的负载电流精度要求达到±5%。必须符合相关标准要求，负载电阻器安装必须有利于散热，电阻器之间不能互相干扰。
9. 可对继电器触点进行灯监测，即每个负载通道对应具有一路监测灯。同时具备吸合、释放状态指示灯。输出接口方式为接线卡口，可承受规定的负载电流，包括 24 个动合接线卡口，24 个静合接线卡口，24 个转换接线卡口，要有明确的标识，接线卡口和相应的指示灯相对应。
10. 设备的操作面板至少带有 8 个外壳接地保险座，且预留接地端接线柱。

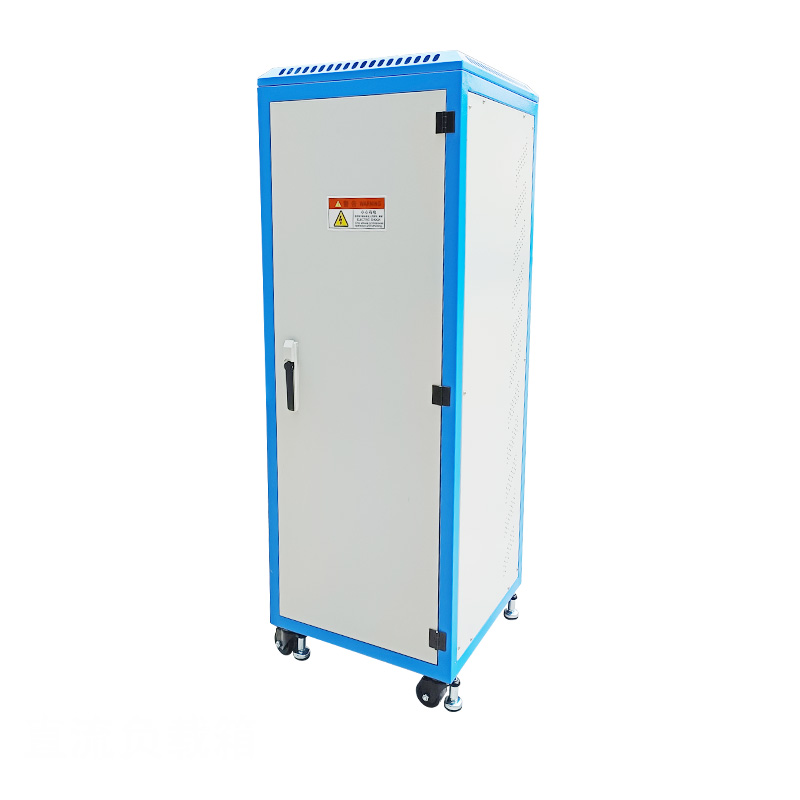

11. 设备最大外形尺寸为：1650 mm（H）×600 mm (W)×600 mm (D)，重量≤300Kg，负载柜带有牢固扎实的滚轮装置，移动方便。
12. 输入电源为交流 220V±20%（50Hz）。
13. 设备使用静电防护材料，符合 Q/QJA 120《电子产品防静电系统测试要求》,设备静电电压绝对值小于 200V。
14. 噪声≤75dB。
