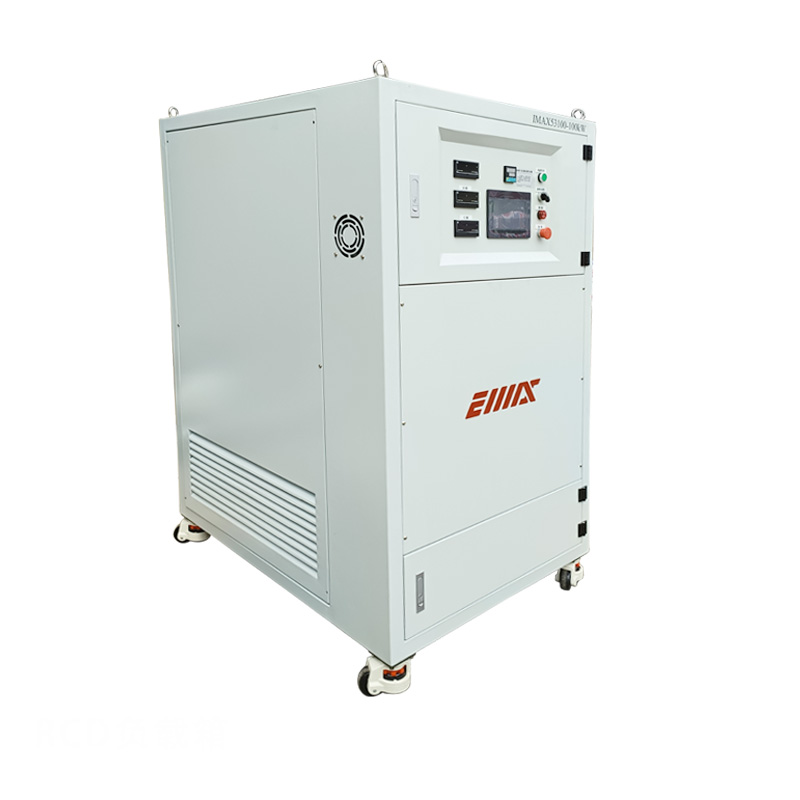

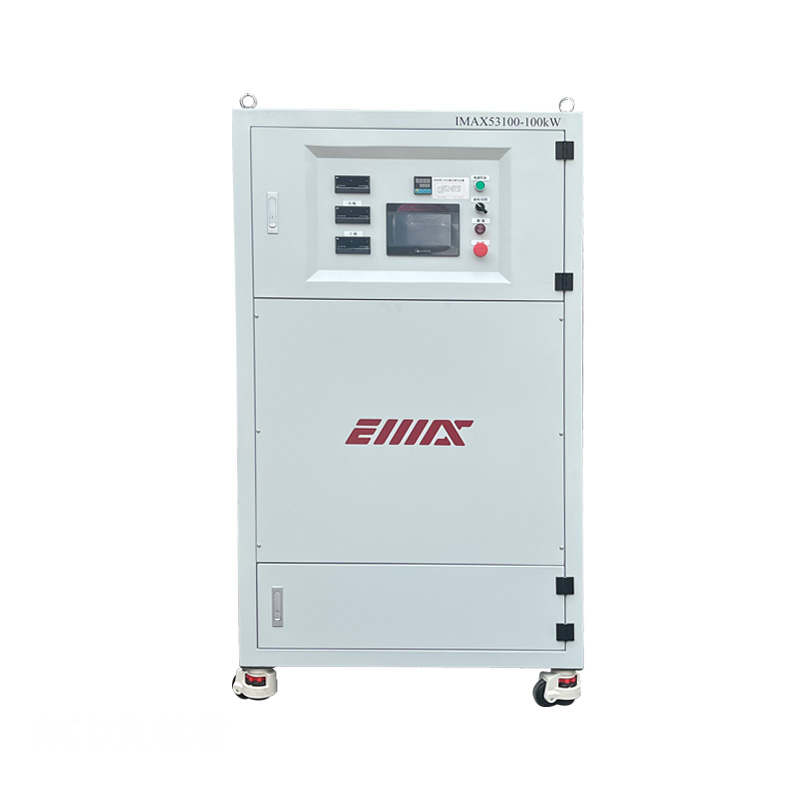

负载型号：IMAX35100-100KW-AC230V/AC400V-RCD负载箱
额定电压：AC230V/AC400V
相数：单相两线制/三相四线制
RCD负载是一种非线性模拟负载，可用来测试UPS电源、逆变电源等，了解其带计算机、网络设备等非线性负载时的真实工作能力。通过对电源输出功率和质量的精确检测，可避免其在实际使用时无法带动负载或对电网造成污染，从而保障供电安全。
本设备可满足三种测试方式：
1、一个三相交流源（可满足三相四线/两相三线测试需求）
2、一个单相交流源
3、三个独立单相交流源
|
项目 |
技术指标 |
|
|
负载型号 |
IMAX53100-100kW |
|
|
负载名称 |
非线性测试负载箱 |
|
|
RCD参数 |
额定电压 |
AC400V（AC380V 降功率使用） |
|
频率 |
50Hz |
|
|
连接方式 |
三相四线制 |
|
|
功率因数 |
0.7~1（可调） |
|
|
最大功率 |
100kVA |
|
|
A 相R 载分档 |
100W、200W、200W、500W、500W、1kW、1kW、2kW、4kW、8kW、8kW、8kW |
|
|
B 相R 载分档 |
100W、200W、200W、500W、500W、1kW、1kW、2kW、4kW、8kW、8kW、8kW |
|
|
C 相R 载分档 |
100W、200W、200W、500W、500W、1kW、1kW、2kW、4kW、8kW、8kW、8kW |
|
|
工作电压 |
可降压使用，负载功率也随电压降低。 |
|
|
三相不平衡 |
三相分别独立可调 |
|
|
负载特性 |
非线性负载 |
|
|
负载步进 |
100W |
|
|
负载精度 |
±3% |
|
|
加载方式 |
带负载总开关，可瞬投负载。R 载//RCD 载开关互锁，同一时间只能使用一种模式。 |
|
|

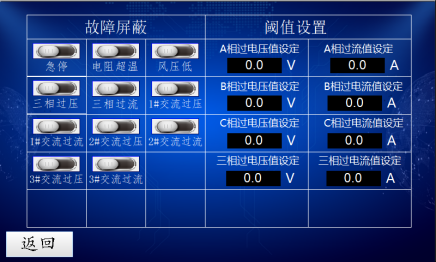

保护报警 |
负载短路、过流保护、过压保护、高温故障、急停等保护功能。 |
|
|
测控参数 |
显示三相电压、三相电流、有功功率、无功功率、视在功率、 功率因数、频率等基本功能。 |
|
|
控制电源 |
AC380V 三相四线制 50Hz |
|
|
运输方式 |
带刹车脚轮，带把手。 |
|
|
工作方式 |
连续工作 |
|
|
噪 音 |
≤85dB（3M） |
|
|
出风方式 |
下进风上出风 |
|
|
绝缘等级 |
F 级 |
|
|
显示精度 |
0.5 级 |
|
|

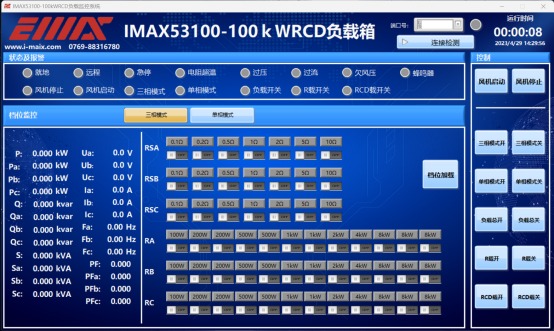

控制方式 |
本地手动控制：通过负载箱的控制面板进行手动控制。 |
|
|
远程智能控制：设备有 RS485 接口，通讯协议为标准 Modbus。 |
||
|
远程并机控制：设备支持多台并机使用。 |
||
|
负载箱重量 |
460KG |
|
|
负载箱尺寸 |
950*1150*1750MM |
|
|
机箱颜色 |
灰色，RAL7035。 |
|
