一、产品介绍
模拟负载设备主要有自冷、风冷、水冷等散热方式。水冷式负载以高比热容的液体取代空气作为冷媒，为发热的功耗组件进行散热。相比于常见的风冷式负载，水冷式负载噪音更小，适用于对能耗、静音要求较高的数据中心等，可对机房电源、UPS、应急电源、发电机组等关键电源设备进行测试、验收、维护。
二、应用领域
用于数据中心、科研院所、通信设施、装备、航空航天、工业企业、轨道交通等众多领域。
三、产品优势
相比于风冷，水冷式负载的主要优点为：
※能耗效率更高：水冷式负载比风冷式负载平均可节省耗电量30%-50%。
※静音品质更佳：同等散热水平下，水冷式负载比风冷式负载的噪音可降低20-35分贝。
※散热效率更高：同体积液体带走的热量是同体积空气的近3000倍，且液体导热能力是空气的25倍。
※性能稳寿命长：由于散热效率更高，水冷式负载的主要元件损耗低于风冷式负载，可以带来久稳定的性能和使用寿命。
综合而言，水冷式负载更加节能、安静、可靠，适合看重能耗与静音的用户。
|
选型 |
冷板式液冷负载 |
|
IMAX8108-4kW |
|
|
额定电压 |
AC 220V |
|
额定功率 |
4.0kW |
|
控制方式 |
微断 |
|
负载分配 |
A 路：1KW/0.5KW/0.3KW/0.2KW 4 档 B 路：1KW/0.5KW/0.3KW/0.2KW 4 档 |
|
输入插座 |
2 个 IEC 电源插座（C14） |
|
保护功能 |
短路保护，超温保护 60℃ |
|
移动方式 |
正面配备拉手，便携手提式 |
|
工作方式 |
连续工作制 |
|
防护等级 |
IP31 |
|
安装方式 |
满足 19 英寸标准机柜安装规范 |
|
环境温度 |
-10℃~55℃ |
|
运行环境湿度 |
0～95% |
|
外形尺寸 |
高度 3U，433* 130（面板高度为 132）*500 |
|

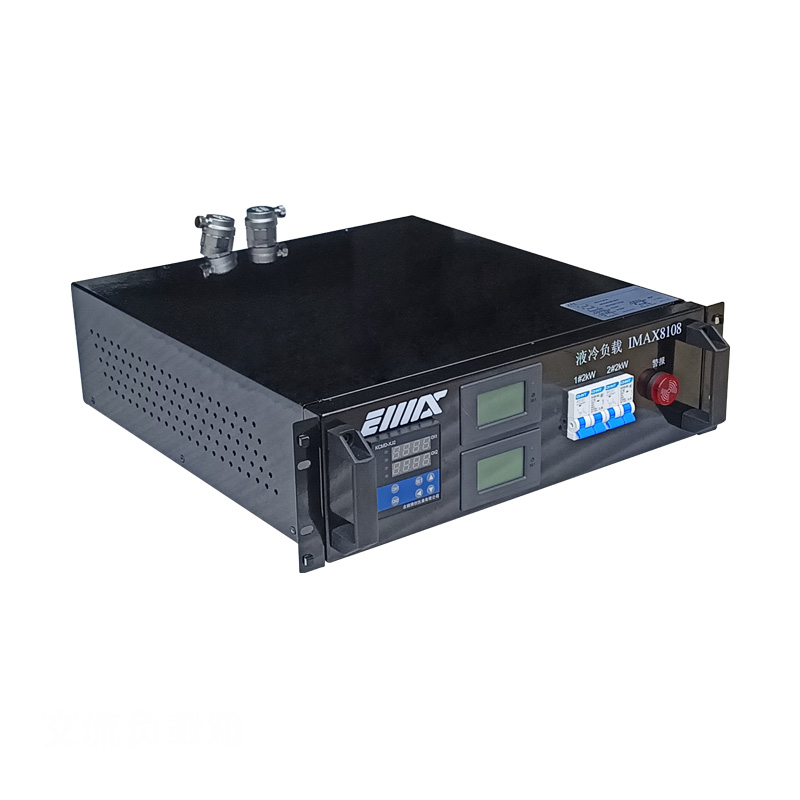

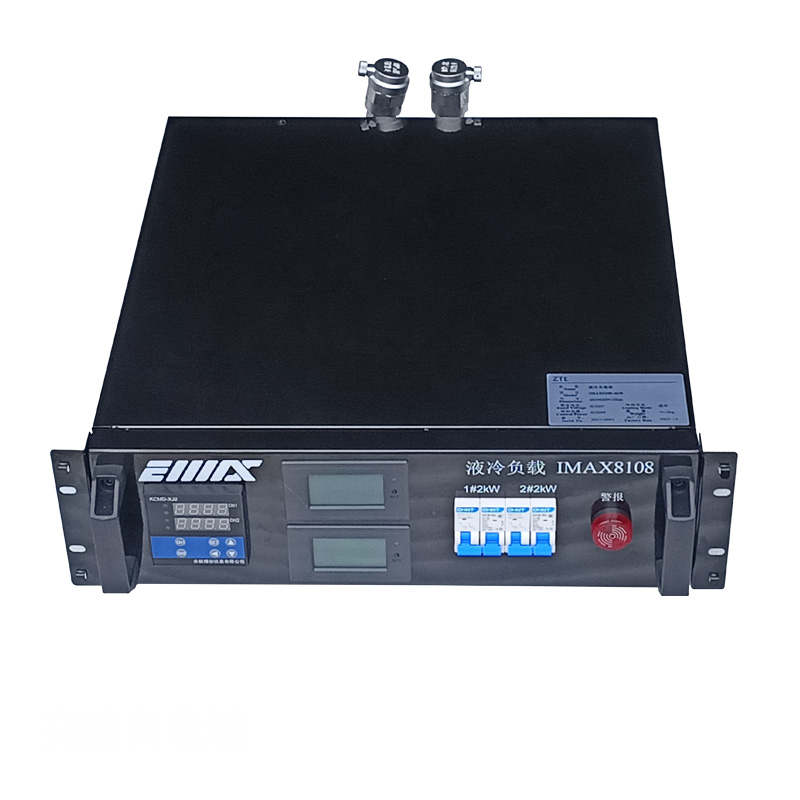

设备正面 |
正面含拉手、微断、回水温度显示 输入电压电流功率显示，对称分布 |
|

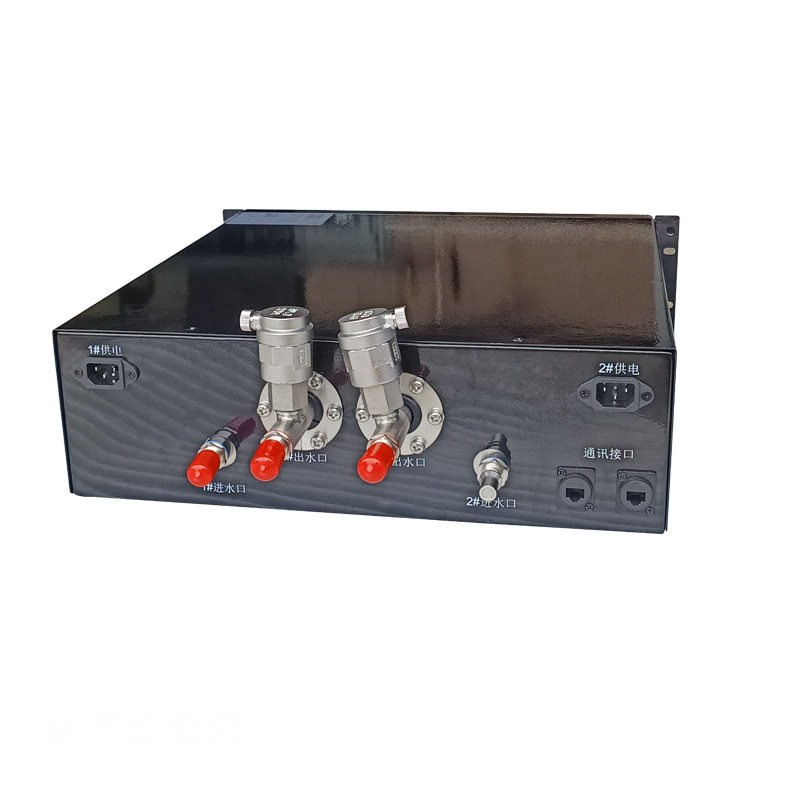

设备背面 |
电源接口、进回水接口 |
|
耐压等级 |
AC 2000V/50HZ /1分钟无击穿闪烁 |
|
绝缘 |
F/AC1000V，绝缘电阻≥10MΩ |
|
设备重量 |
18kg |
|
外观颜色 |
黑灰色，RAL7021 |
|
进水温度 |
5-40℃ |
|
出水温度 |
额定流量下温差大于 10℃ |
|
水回路接口 |
两进两出，每一个回路带载 2KW 水管对外接口为 G1/4 内螺纹 |
|
压力 |
1MPa |
|
压损 |
<70KPa |
|
水流量 |
单回路 0.6-3.15LPM |
|
纯水容量 |
2.5L |
|
冷却方式 |
去离子水或纯水 |
|
负载满载精度 |
±3% |
|
仪表采样精度 |
仪表采样精度 0.5 级 |
|
材质 |
接液材质为 304 及以上不锈钢和 EPDM |
|
酸洗镀膜/工艺 |
管道为不锈钢 304，出厂前管道内部需清洁并做端封，防止二次污染 |
|
显示 |
显示两路出水温度；显示两路电压、电流、功率参数 55-60℃进行高温报警 60℃以上进行报警并自动卸载保护，可设置 |
|
使用寿命 |
15 年 |
|
电源线 |
国标电源线2条，符合IEC标准 |
|
通讯功能 |
RS485，RJ45 |
