能耗式电子负载箱
产品名称：交流电子负载

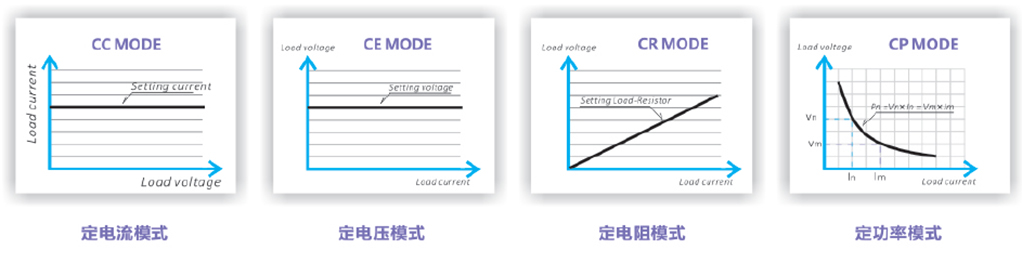

宜迈思9300系列超大功率电子负载具有CC、CV、CR、CW，四种基本带载模式，满足静态负载的模拟应用测试。其中CC、CW、CR模式常用于恒压电源、电池、充电器的检测，而CV模式常用于恒流电源的检测，CW和CR模式提供电源类型选项，可设置恒压源或者恒流源或者直动判断。

选型参数表

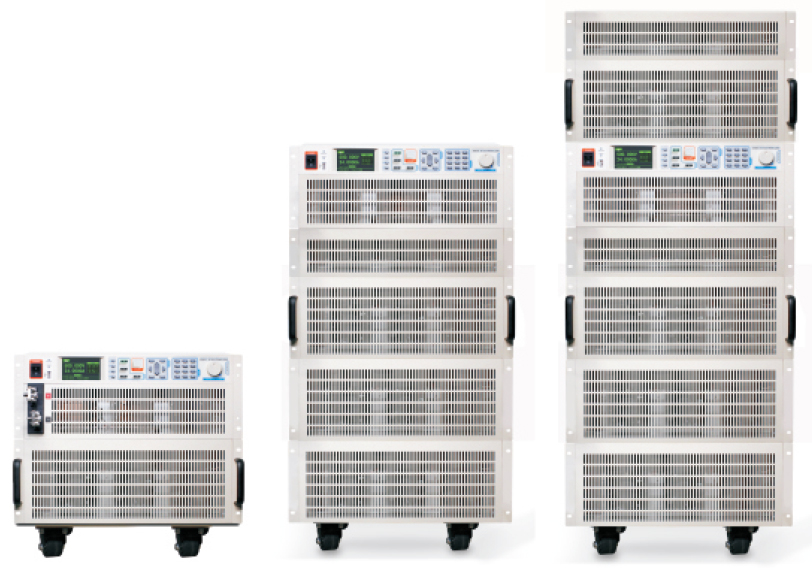

宜迈思9300系列超大功率电子负载选型目录
型号 9301 9301B 9301C
功率 8000W 8000W 8000W
电流 0~240A 0~120A 0-500A
电压 0~150V 0~500V 0-150V
型号 9302B 9302C 9303B 9303C
功率 10kW 10kW 12kW 12kW
电流 0~120A 0-500A 0~120A 0-500A
电压 0~500V 0-150V 0~500V 0-150V
宜迈思9301系列8kW电子负载选型参数
型号 9301 9301B 9301C
输入电压 15V 150V 50V 500V 15V 150V
输入电流 24A 240A 12A 120A 50A 500A
最大功率 8000W
最小操作电压 1.5V/240A 2V/120A 1.5V/500A
最小满量程电流爬升时间 100us 100us 100us
定电压模式
量程 15V 150V 50V 500V 15V 150V
分辨率 0.2mV 2mV 0.7mV 7mV 0.2mV 2mV
精度 ±(0.025%+0.05%FS)
定电流模式
量程 24A 240A 12A 120A 50A 500A
分辨率 0.3mV 3mV 0.1mV 1mV 0.7mV 7mV
精度 ±(0.05%+0.05%FS)
定电阻模式
量程 0.1Ω~7.5kΩ 0.1Ω~7.5kΩ 0.1Ω~7.5kΩ
分辨率 16Bits
精度 ±0.2%
定功率模式
量程 8000W
分辨率 16Bits
精度 ±(0.2%+0.2%FS)
动态模式
Ta&Tb 10us~50s
最小分辨率 10us
精度 2.5A/us 1A/us 5A/us
电压回读值
量程 15V 150V 50V 500V 15V 150V
分辨率 0.1mV 1mV 0.3mV 3mV 0.1mV 1mV
精度 ±(0.025%+0.025%FS)
电流回读值
量程 24A 240A 12A 120A 50A 500A
分辨率 0.1mV 1mV 0.09mV 0.9mV 0.3mV 3mV
精度 ±(0.05%+0.05%FS)
纹波回读值
范围（U/I） 150V/240A 500V/120A 150V/500A
分辨率 10Hz~250kHz
精度 ±1%
保护范围
过功率保护带宽 8400W 8400W 8400W
过电流保护 252A 126A 525A
过电压保护 158V 525V 158V
过温度保护 85℃
规格

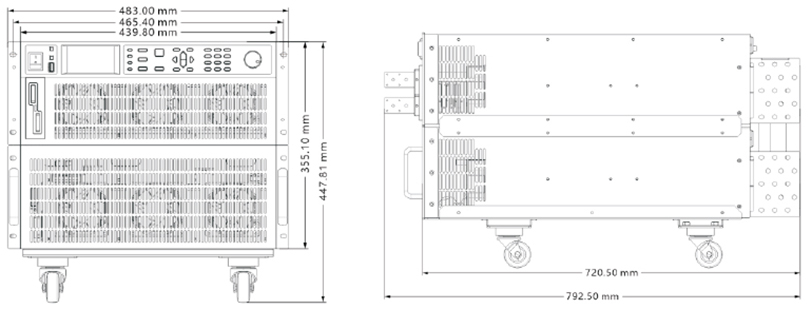

尺寸 720.5mm*483mm*355mm
重量 80kG
宜迈思9302系列10kW电子负载选型参数
型号 9302B 9302C
输入电压 50V 500V 15V 150V
输入电流 24A 240A 50A 500A
最大功率 10kW
最小操作电压 1.5V/240A 1.5V/500A
最小满量程电流爬升时间 100us 100us
定电压模式
量程 50V 500V 15V 150V
分辨率 0.7mV 7mV 0.2mV 2mV
精度 ±(0.025%+0.05%FS)
定电流模式
量程 24A 240A 50A 500A
分辨率 0.3mV 3mV 0.7mV 7mV
精度 ±(0.1%+0.1%FS)
定电阻模式
量程 0.1Ω~7.5kΩ 0.1Ω~7.5kΩ
分辨率 16Bits
精度 ±0.2%
定功率模式
量程 10kW
分辨率 16Bits
精度 ±(0.2%+0.25%FS)
动态模式
Ta&Tb 10us~50s
最小分辨率 10us
精度 2.5A/us 5A/us
电压回读值
量程 50V 500V 15V 150V
分辨率 0.3mV 3mV 0.1mV 1mV
精度 ±(0.025%+0.025%FS)
电流回读值
量程 24A 240A 50A 500A
分辨率 0.1mV 1mV 0.3mV 3mV
精度 ±(0.05%+0.05%FS)
纹波回读值
范围（U/I） 500V/240A 150V/500A
分辨率 10Hz~250kHz
精度 ±1%
保护范围
过功率保护带宽 10500W
过电流保护 252A 525A
过电压保护 525V 158V
过温度保护 85℃
规格
尺寸 720.5mm*483mm*355mm
重量 88kG
宜迈思9303系列12kW电子负载选型参数
型号 9303B 9303C
输入电压 50V 500V 15V 150V
输入电流 24A 240A 50A 500A
最大功率 12kW
最小操作电压 1.5V/240A 1.5V/500A
最小满量程电流爬升时间 100us 100us
定电压模式
量程 50V 500V 15V 150V
分辨率 0.7mV 7mV 0.2mV 2mV
精度 ±(0.025%+0.05%FS)
定电流模式
量程 24A 240A 50A 500A
分辨率 0.3mV 3mV 0.7mV 7mV
精度 ±(0.1%+0.1%FS)
定电阻模式
量程 0.1Ω~7.5kΩ 0.1Ω~7.5kΩ
分辨率 16Bits
精度 ±0.2%
定功率模式
量程 12kW
分辨率 16Bits
精度 ±(0.2%+0.25%FS)
动态模式
Ta&Tb 10us~50s
最小分辨率 10us
精度 2.5A/us 5A/us
电压回读值
量程 50V 500V 15V 150V
分辨率 0.3mV 3mV 0.1mV 1mV
精度 ±(0.025%+0.025%FS)
电流回读值
量程 24A 240A 50A 500A
分辨率 0.1mV 1mV 0.3mV 3mV
精度 ±(0.05%+0.05%FS)
纹波回读值
范围（U/I） 500V/240A 150V/500A
分辨率 10Hz~250kHz
精度 ±1%
保护范围
过功率保护带宽 12600W
过电流保护 252A 525A
过电压保护 525V 158V
过温度保护 85℃
规格
尺寸 720.5mm*483mm*355mm
重量 96kG
