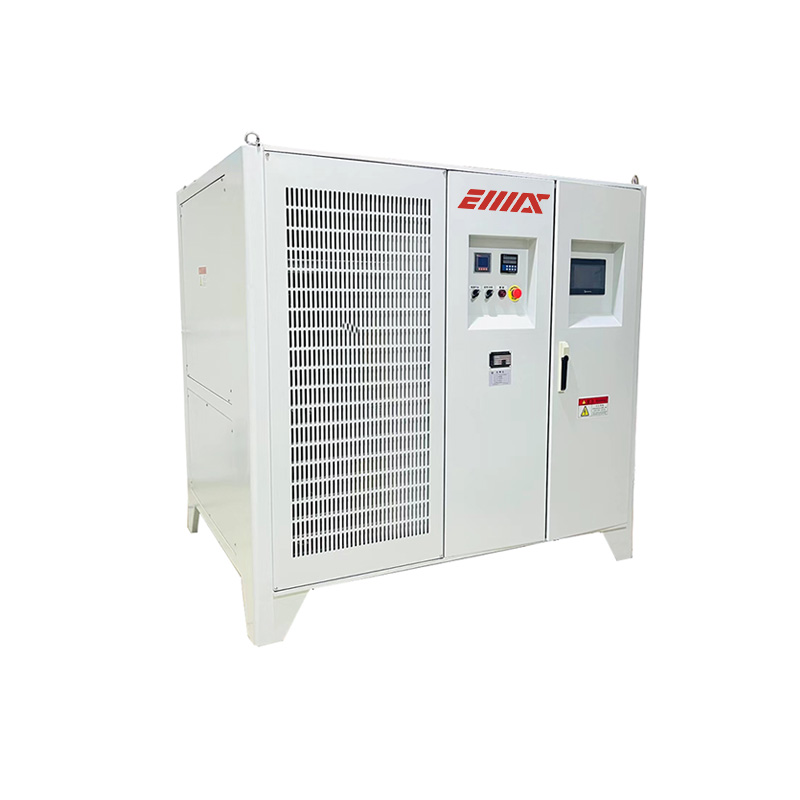

中型阻感负载箱
产品名称：阻感负载箱
中型阻感负载箱为低压中型阻感、阻感容、纯电感、纯电容型负载箱，满足多种交流电压等级、满足工频/中频/变频等多种测试环境，外形采用防雨型机箱设计，负载容量从100kVA至1000kVA。具有设计精巧、控制精度高、便于移动等特点，广泛用于检测机构、科研院所、新能源厂家、银行酒店、商业地产、机场、应急电源检测等领域。
技术特点
- 1.功率范围：100kVA-1000kVA
- 2.电压范围广：AC220/380/400/690/1140/440/480V，50/60/400Hz，
- 3.最小步进档位：1KW/1A
- 4.功率因数PF（cosφ）=0-1；
- 5.控制方式：手动面板/就地自动/远程便携箱/远程上位机
- 6.测试功能：磨合测试、稳态测试、瞬态突加突卸测试
- 7.采样精度：1s
- 8.测试报告：测试数据及报告输出
选型参数表
阻感/阻容
| 型号 | IMX5001 | IMX5004 | IMX5010 |
| 额定电压 | AC400V,50Hz;AC115V,400Hz | ||
| 额定功率 | 100kVA | 400kVA | 1000kVA |
| 最小步进 | 1kW/1kvar/0.75kvar | ||
| 功率因数 | PF=1/0.8/0-1 | ||
| 精度 | 1.50% | ||
| 数据显示 | 电压、电流、功率、功率因数、谐波含量、进出风温度等 | ||
| 防护等级 | IP44 | ||
| 保护功能 | 短路、过流、高温、急停、门限位、风压等 | ||
| 工作噪音 | 80dB | ||
| 接线方式 | 3P3W,3P4W | ||
| 控制方式 | 手动面板/就地自动/远程便携箱/远程上位机 | ||
| 进出风方式 | 侧下进风，上出风 | ||
| 外形尺寸 | 1000*1200*1800mm | 1200*1400*2000mm | 3米集装箱 3030*2438*2591mm |
| 重量 | 350kg | 1500kg | 3800kg |
纯电感/纯电容
| 型号 | IMX5102 | IMX5106 | IMX5112 |
| 额定电压 | AC400V,50Hz;AC115V,400Hz | ||
| 额定功率 | 200kvar | 600kvar | 1200kvar |
| 最小步进 | 1kvar | ||
| 功率因数 | PF=0 | ||
| 精度 | 1.50% | ||
| 数据显示 | 电压、电流、功率、功率因数、谐波含量、进出风温度等 | ||
| 防护等级 | IP55 | ||
| 保护功能 | 短路、过流、高温、急停、门限位、风压等 | ||
| 工作噪音 | 70dB | ||
| 接线方式 | 3P3W,3P4W | ||
| 控制方式 | 手动面板/就地自动/远程便携箱/远程上位机 | ||
| 进出风方式 | 侧出风 | ||
| 外形尺寸 | 1000*1200*1500mm | 1200*1400*1500mm | 2000*1400*1800mm |
| 重量 | 850kg | 2000kg | 4000kg |
阻感容
| 型号 | IMX5201 | IMX5203 | IMX5205 | IMX5210 |
| 额定电压 | AC400V,50Hz;AC115V,400Hz | |||
| 额定功率 | 100kVA | 300kVA | 500kVA | 1000kVA |
| 最小步进 | 1kvar | |||
| 功率因数 | PF=0 | |||
| 精度 | 1.50% | |||
| 数据显示 | 电压、电流、功率、功率因数、谐波含量、进出风温度等 | |||
| 防护等级 | IP55 | |||
| 保护功能 | 短路、过流、高温、急停、门限位、风压等 | |||
| 工作噪音 | 82dB | |||
| 接线方式 | 3P3W,3P4W | |||
| 控制方式 | 手动面板/就地自动/远程便携箱/远程上位机 | |||
| 进出风方式 | 侧进风侧出风 | |||
| 外形尺寸 | 1000*1200*1800mm | 2000*1800*1800mm | 2400*2000*1800mm | 3米集装箱 3000*2438*2591mm |
| 重量 | 600kg | 1500kg | 3000kg | 5000kg |
应用领域
- 发电机组：柴油发电机组出厂测试
- 检测机构：模拟测试负载、电源检测、接触器寿命测试
- 科研院所：模拟假负载、电源检测、能耗电阻、
- 应急电源：交直流应急电源定期测试
- 银行酒店：发电机定期负载测试
- 商业地产：后备式发电机测试
- 机场：应急电源检测
