集装箱式中压负载箱

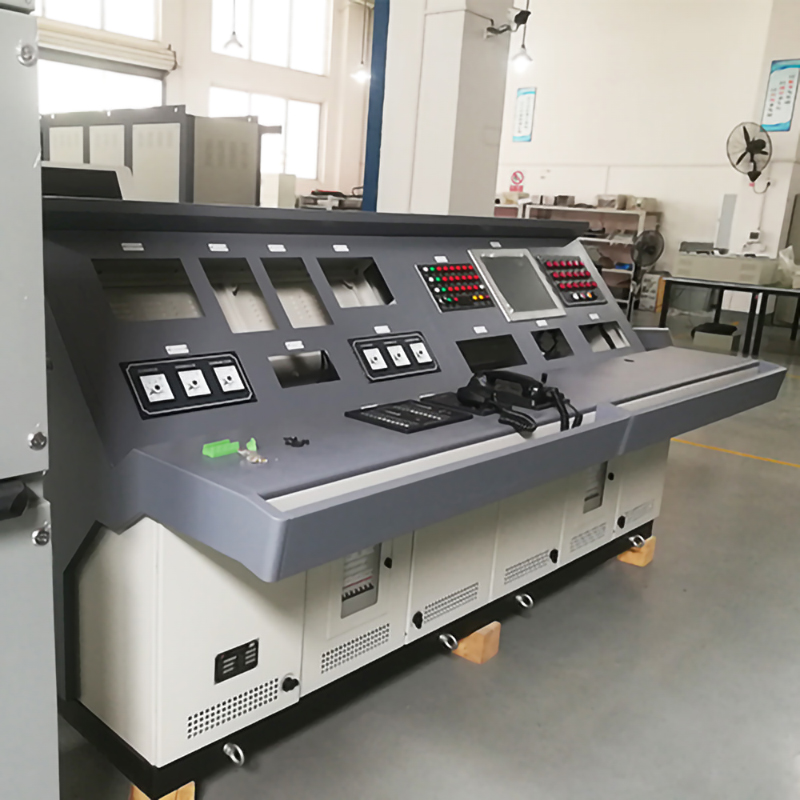

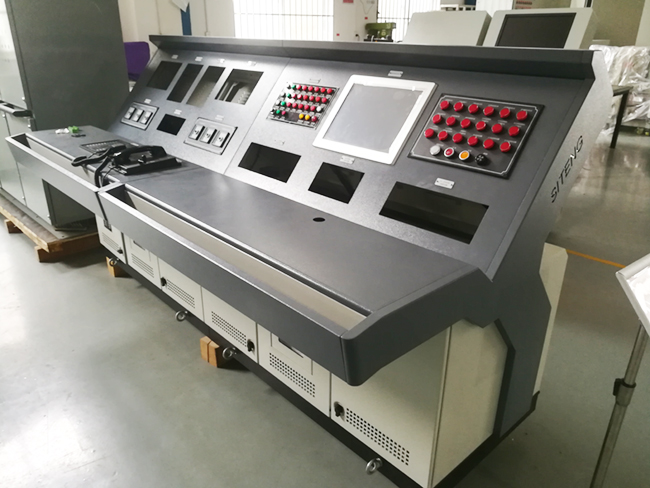

产品名称：负载测试操作台
集装箱式中压负载箱为中压纯电阻、阻感或者阻容负载箱，满足交流电压要求，外形采用集装箱式设计，负载容量从1MVA至4MVA。具有阻感一体、阻容一体、中压直连、功率密度高、绝缘能力高、控制精度高、性价比高等特点，广泛用于数据中心、储能电站、军工舰船、航天航空、岸电电源、电厂反送电等领域。
技术特点
- 1.功率范围：1500kVA-4000kVA
- 2.电压范围：AC6.3/6.6/11/13.8/24kV，50/60Hz;
- 3.最小步进档位：5kW/3.75kvar,可定制;
- 4.功率因数PF（cosφ）=0.8/0-1；
- 5.控制方式：手动面板/就地自动/远程便携箱/远程上位机
- 6.测试功能：磨合测试、稳态测试、瞬态突加突卸测试
- 7.采样精度：稳态0.5s,瞬态最快可达40us
- 8.测试报告：测试数据及报告输出
选型参数表
| 型号 | IMX7012 | IMX7030 | IMX7040 | IMX7120 | IMX7130 | IMX7140 |
| 额定电压 | AC6.3/6.6/11/13.8kv | |||||
| 额定功率 | 1200kW | 2700kW | 4000kW | 1500kVA | 2750kVA | 4000kVA |
| 最小步进 | 10kW | 10kW/7.5kvar | ||||
| 功率因数 | PF=1/0.8/0-1 | PF=1/0.8/0-1 | ||||
| 精度 | 1.50% | |||||
| 数据显示 | 三相电压、电流、功率、功率因数、谐波含量、进出风温度等 | |||||
| 防护等级 | IP54 | |||||
| 保护功能 | 短路、过流、高温、急停、门限位、风压等 | |||||
| 工作噪音 | 86dB | |||||
| 接线方式 | 3P3W,3P4W | |||||
| 控制方式 | 手动面板/就地自动/远程便携箱/远程上位机 | |||||
| 进出风方式 | 侧下进风，顶部出风,带导风罩或者盖板 | |||||
| 外形尺寸 | 4米集装箱 4000*2438*2591mm |
6米集装箱 6058*2438*2591mm |
9米集装箱 9000*2438*2591mm |
6米集装箱 6058*2438*2591mm |
9米集装箱 9000*2438*2591mm |
12米集装箱 12192*2438*2591mm |
| 重量 | 4T | 8T | 12T | 10T | 25T | 34T |
参考实物/案例
应用领域
- 发电机组：柴油发电机组出厂测试
- 数据中心：后背式发电机组负载测试
- 海工船舶：船用发电机组测试、石油平台负载测试
- 军工舰船：舰船发电机组测试
- 应急电源：交直流应急电源定期测试
- 电站电厂：负荷模拟加载、变压器带载测试
- 航天航空：航空发动机测试、中频发电机测试
